RELÉS MAGNÉTICOS, MAGNETOTÉRMICOS, EL GUARDAMOTOR Y REGULACIÓN DE RELÉS TÉRMICOS

Es un tipo de relé muy utilizado para la protección ante cortocircuitos en motores eléctricos trifásicos. Su funcionamiento es el siguiente:


Cuando la intensidad que circula por el circuito de potencia supera los límites de reglaje que tolera el relé magnético, este es capaz de atraer una armadura mediante la cual podrá abrirse un contacto y con él controlar la maniobra para desconectar el receptor.
Relé magnético

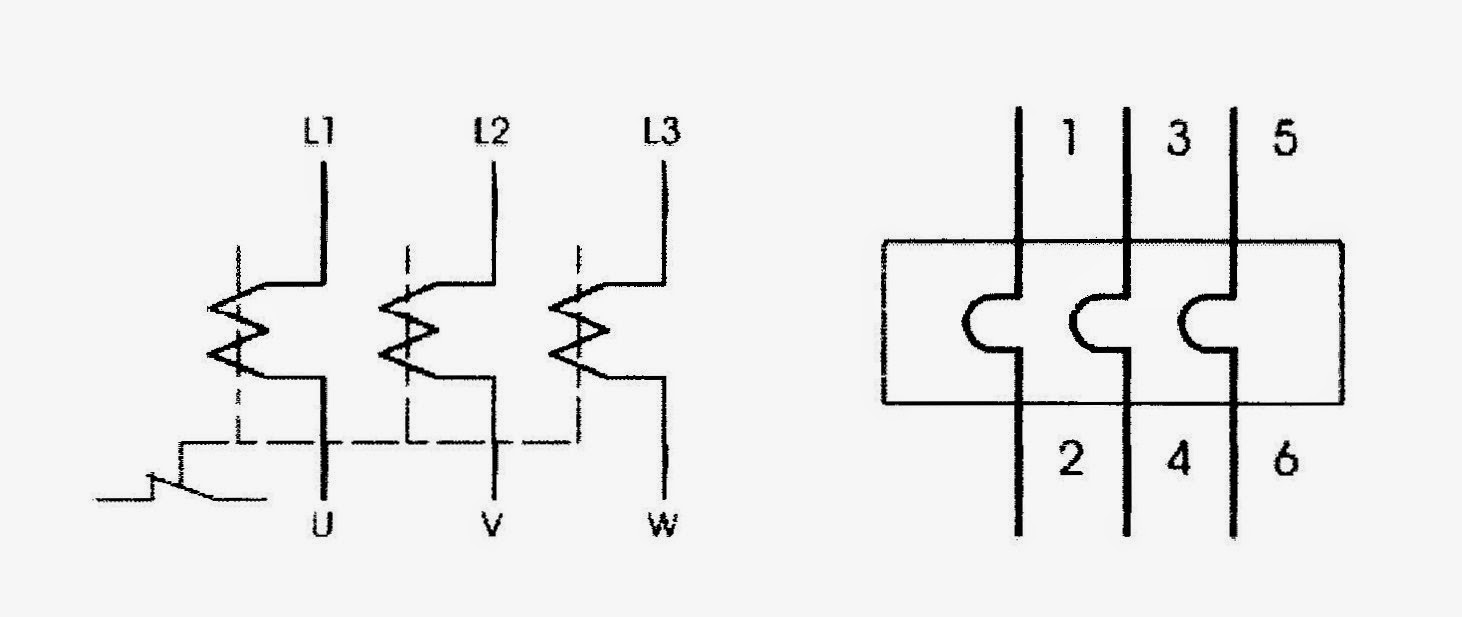

Símbolo de un relé magnético

Relés magnetotérmicos

Si queremos proteger un motor eléctrico trifásico contra cortocircuitos y sobrecargas se recurre al relé magnetotérmico.


Consta básicamente de un transformador de intensidad por fase, cuya salida está conectada a un conductor enrollado a un bimetal. A partir de aquí, funciona del mismo modo que un relé térmico.
 Símbolo de un relé magnetotérmico

Relé magnetotérmico

El guardamotor


Es un elemento con características similares al relé térmico ya que su funcionamiento también se basa en la influencia del paso de corriente a través de las chapas bimetálicas y sirviéndose de la deformación de las mismas.
Guardamotores

La principal diferencia reside en que el relé térmico no tiene poder de corte en caso de avería, precisando de un contacto auxiliar colocado en el circuito de mando que desconecte al contactor que alimenta al motor. El guardamotor si tiene poder de corte y en el momento en que es detectada una sobreintensidad en el motor, el propio guardamotor efectúa la apertura del circuito.



Otra diferencia es la colocación de uno y otro elemento en el circuito. Mientras que el relé térmico se coloca detrás del contactor, el guardamotor se conecta al principio de la línea de potencia como protección general de todo el circuito.

Al igual que el relé térmico, el guardamotor debe ser reconectado después de un disparo.

Regulación de relés térmicos

Para lograr una protección segura de los motores sobre todo en el arranque, es necesario ajustar los relés térmicos de acuerdo con la potencia y tensión de servicio de cada uno.

Por ello te ofrecemos unas tablas como información para la correcta regulación.

Regulación del relé térmico en motores con arranque directo

Para que puedas regular las protecciones de los motores correctamente, en la siguiente tabla se muestra la regulación de la intensidad de disparo de relés térmicos de protección para motores eléctricos trifásicos en arranque directo.
Regulación del relé térmico en motores con arranque estrella - triángulo

De igual forma incluimos otra tabla para regular las protecciones de los motores correctamente. En este caso se muestra la regulación de la intensidad de disparo de relés térmicos de protección para motores trifásicos en arranque estrella-triangulo.
