🧐 Estudio de la COMPUERTA LÓGICA NAND

Compuerta NAND

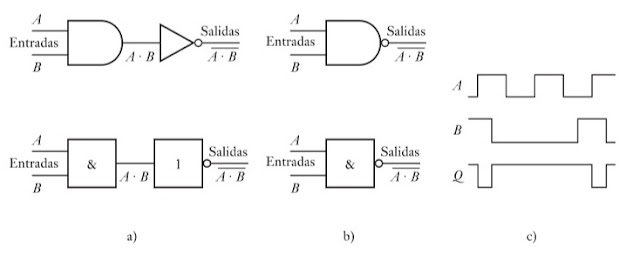

La compuerta NAND se puede considerar como una combinación de una compuerta AND seguida de una compuerta NOT (como vemos en la siguiente 👇 figura en el apartado a).

Compuerta NAND

👉   Así, cuando la entrada A es 1 y la B es 1, la salida es 0; las demás entradas dan una salida de 1.

La compuerta NAND corresponde en forma exacta a la tabla de verdad de la compuerta AND con las salidas invertidas. Otra manera de considerar esta compuerta es como una compuerta AND en cuyas entradas se conecta una compuerta NOT para invertir las entradas antes de que lleguen a la compuerta AND. La anterior figura en el apartado b) se muestra los símbolos usados para la compuerta NAND los cuales corresponden al símbolo de la compuerta AND seguido del círculo que indica la inversión.

Tabla de la verdad de la puerta lógica NAND

La siguiente es la tabla de verdad  👇 correspondiente a la compuerta lógica NAND:

Tabla de la verdad de la compuerta NAND

Ecuación booleana de la puerta lógica NAND

👊   La ecuación booleana que describe la compuerta NAND es la siguiente:

La primera figura el apartado c) muestra la salida que ocurre para una compuerta NAND cuando sus dos entradas son señales digitales que varían con el tiempo. Sólo hay una salida baja cuando ambas entradas son altas.   💥
