El Amplificador Operacional en modo Comparador
 |
| El amplificador operacional como comparador |

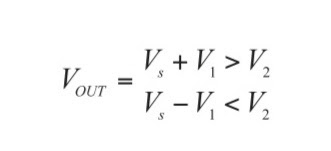

En la figura anterior 👆 se observa una aplicación sin la retroalimentación. Compara entre las dos entradas y saca una salida en función de qué entrada sea mayor. Se puede usar para adaptar niveles lógicos.
El Amplificador Operacional en modo Seguidor
👊 Es aquel circuito que proporciona a la salida la misma tensión que a la entrada (figura siguiente 👇).
 |
| El amplificador operacional como seguidor |
Se usa como un buffer para eliminar efectos de carga o para adaptar impedancias (conectar un dispositivo con gran impedancia a otro con baja impedancia y viceversa).
Como la tensión en las dos patillas de entradas es igual: Vout = Vin
💥 Presenta la ventaja de que la impedancia de entrada es elevadísima, la de salida prácticamente nula, y puede ser útil, por ejemplo, para poder leer la tensión de un sensor con una intensidad muy pequeña que no afecte apenas a la medición. De hecho, es un circuito muy recomendado para realizar medidas de tensión lo más exactas posibles, pues al medir la tensión del sensor la corriente pasa tanto por el sensor como por el voltímetro y la tensión a la entrada del voltímetro dependerá de la relación entre la resistencia del voltímetro y la resistencia del resto del conjunto formado por sensor, cableado y conexiones.
💢 Por ejemplo, si la resistencia interna del voltímetro es Re, (entrada del amplificador), la resistencia de la línea de cableado es Rl y la resistencia interna del sensor es Rg, entonces la relación entre la tensión medida por el voltímetro (Ve) y la tensión generada por el sensor (Vg) será la correspondiente a este divisor de tensión:
Por ello, si la resistencia de entrada del amplificador es mucho mayor que la del resto del conjunto, la tensión a la entrada del amplificador será prácticamente la misma que la generada por el sensor y se podrá despreciar la caída de tensión en el sensor y el cableado.
👉 Además, cuanto mayor sea la intensidad que circula por el sensor, mayor será el calentamiento del sensor y del resto del circuito por efecto Joule, lo cual puede afectar a la relación entre la tensión generada por el sensor y la magnitud medida.
Escrito por Archie Tecnology
