CÁLCULO DE LA RESISTENCIA DE CARGA DE UN TRANSISTOR

Transistor NPN

Se dispone de un transistor NPN, cuya potencia máxima de disipación es de 20 mW, estando polarizado mediante una tensión V_CE = 10 V a través de una resistencia de carga de 1.000 ohmios.

La curva característica del transistor es conocida y se ofrece en la figura siguiente.

Curva característica del transistor

1) Dibujar el circuito básico del transistor y su correcta polarización.

2) Dibujar la recta de carga.

3) Dibujar la curva de máxima potencia.

4) Calcular la resistencia de carga de mínimo valor.

5) Sobre la resistencia de carga de mínimo valor, determinar la I_B, I_C y V_CE del punto de reposo.

1º. El dibujo del circuito del transistor es el de la siguiente figura.

Circuito de un transistor polarizado correctamente

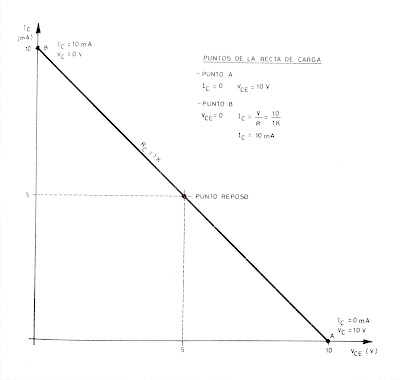

2º. La recta de carga y los dos puntos que la determinan se han representado en esta otra figura.

Recta de carga de un transistor

3º. Al dibujar en la figura siguiente la curva de máxima potencia se aprecia que la R_C de 1.000 ohmios no es válida por tener puntos dentro de la zona prohibida.

Comprobación de resistencia no válida en la recta de carga del transistor

4º. La resistencia de carga de mínimo valor se halla trazando una recta que, partiendo de 10 V, sea tangente a la curva de máxima potencia. El valor de dicha resistencia se halla aplicando la ley de Ohm al punto de saturación en donde I_C = 8 mA y V_CE = 0, tal como queda reflejado en la siguiente figura.

Cálculo resistencia mínima de carga de un transistor

5º. El punto de reposo para la resistencia de carga de 1.250 ohmios será el centro de su recta de carga, que al analizarlo se extraen los valores correspondientes a las corrientes y tensiones pedidas, como podemos observar en esta otra imagen.

Punto de reposo de un transistor

Escrito por Archie Tecnology
